產品分類： 工業爐專用膨脹節
為降低爐體溫度，在爐殼內側安裝水冷卻壁。因為爐體和冷卻係統間存在溫差，產生軸向相對熱位移，這可利用波紋管的橫向變形來吸收，保護冷卻水管不被剪斷，這種波紋管直徑雖不大，但是高爐用量多的部件。
為降低爐體溫度，在爐殼內側安裝水冷卻壁。因為爐體和冷卻係統間存在溫差，產生軸向相對熱位移，這可利用波紋管的橫向變形來吸收，保護冷卻水管不被剪斷，這種波紋管直徑雖不大，但是高爐用量多的部件。

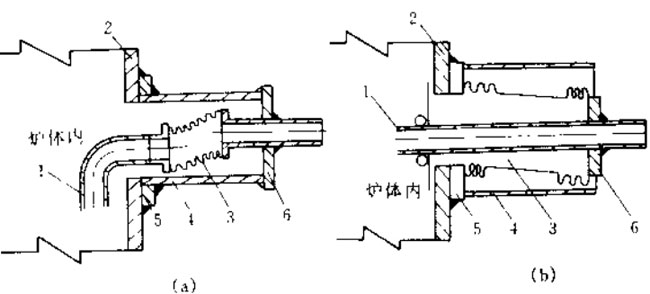

波紋管與爐體及冷卻水管的連接有兩種典到結構(見圖11-4)，一種為爐體(2)與護罩(4)為剛性連接的情況，而在冷卻水管上連接一單式膨脹節，常用於空間位置較小的中小型高爐的冷卻壁，公稱直徑為DN25～65mm橫向補償量不大的場合(見圖11-4(a))；另一種使膨脹節一端與爐體(通過補強圈5)連接，另一端通過端板(6)與冷卻水管相連，這種膨脹節通常為複式膨脹節，常用於空間位置較大的大、中型高爐，橫向位移補償量較大(10～20mm)的場合，公稱直徑為DN80～200mm。
